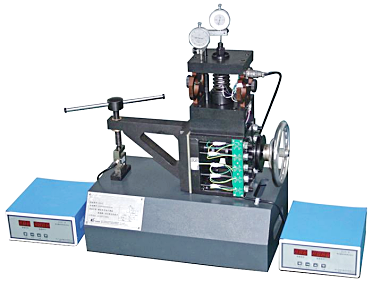

LGJ-LS02型螺栓與螺栓組聯接綜合測試實驗臺

LGJ-LS02型螺栓與螺栓組聯接綜合測試實驗臺是采用現代測試技術，利用傳感器器及計算機既可對單個螺栓聯接進行靜、動態參數采集、處理、仿真，完成螺栓應力與變形的測試與分析實驗；又可對螺栓組應力與變形的測試與分析實驗，測量數據穩定，重復性好，是理想的基礎教學實驗設備。

一、實驗臺特點
1、本實驗臺除用來做螺栓聯接各種實驗外，還可用來做螺栓組的應力測試實驗及電阻應變片靈敏系數測量實驗。
2、測試手段先進：采用了新型的高性能靜態電阻應變儀，可手動、自動、計算機控制調零，測量數據穩定，重復性好，配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線；另外測量面板上配有數碼管顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。
二、實驗?zāi)康?/strong>
1、了解受翻轉力矩作用下螺栓組聯接中各螺栓的受力情況。
2、深化課程學習中對螺栓組聯接螺栓實際受力分析的認識。
3、熟悉電阻片應變測量方法。
4、掌握靜態螺栓的靜態載荷與變形的測量分析方法。
5、掌握動態螺栓的靜態載荷與變形的測量分析方法。
6、掌握螺栓和被聯接件的受力和應變的測試分析和理論分析方法。
三、實驗內容
1、測螺栓組的載荷分布。
2、測試齒根的彎曲應力。
3、梁的應力測定實驗和電阻應變片靈敏系數測定實驗。
4、螺栓聯接靜態、動態實驗。
四、技術參數
1、被測螺栓10根；螺栓中段直徑d=6.5mm 螺栓材料的彈性模量 E=205GPa
2、加載杠桿比 1：75
3、被聯接件的懸臂長L=214mm
4、測試齒Z=32 ,m=16mm ,α=20° b=10mm
8、高精度靜態電阻應變儀1臺 測量通道：10路；
9、試驗件電阻應變片：R = 350Ω
10、數字千分表：0-10mm
11、電機：370W/220V
12、外形尺寸：1100×450×1400mm
