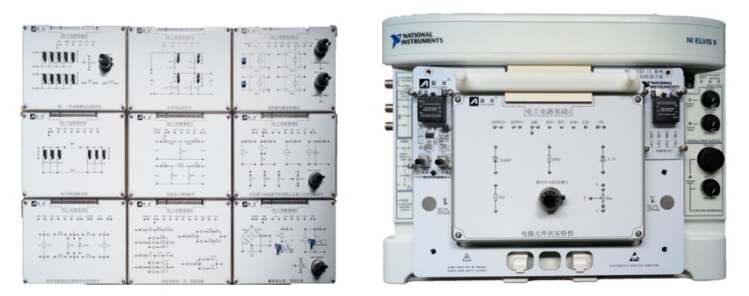

一、設備外觀

二、設備概述

本設備是將電工電路實際應用中單元電路模塊化。通過與NI ELVIS 結合使用，電路功能測試是通過NI ELVIS 平臺專用的轉接口進行連接，不在需要其他外部電源信號進行連接，并且電路的測量是通過NI ELVIS 平臺集成了12款常用虛擬儀器進行測量其功能參數，可通過USB接口與PC連接，實現快速易用的測量采集及顯示，并能在統一平臺上實現多用戶多應用，因此降低了成本。NI ELVIS可實現各類應用，從而幫助各學科中不同學習進度的學生。從電路基礎學習到進行研究工作，都可在同一平臺上實現。便于教師的教學和學生的認識，所有實訓的內容均由學生通過電子連接線搭接，培養學生的動手能力以及解決問題的能力。

該實訓裝置提供了較為豐富的關于電工電路基礎方面的實訓,是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實驗實訓要求研制和開發的產品，適合職業院校的《電工基礎》、《電路基礎》、《電工與電子技術》專業課程的教學與實驗實訓。

三、設備技術參數

1.工作電源：兩相三線 AC 100-220V  47-63Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.整機功耗：≤100W

4.安全保護措施：輸出電源具有短路保護功能，安全性符合相關的國標標準。
