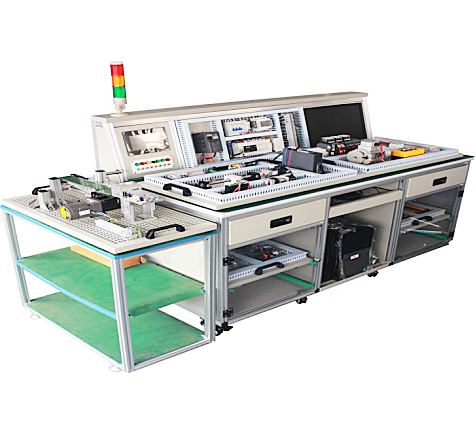

LGH-DQ01型工業機器人自動化綜合實訓平臺
LGH-DQ01型 工業機器人自動化綜合實訓平臺主要用于工業機器人電氣系統、氣動系統的設計、安裝、調試、維護維修；工業機器人PLC編程；工業機器人變頻、伺服系統的參數調整與編程控制；工業機器人傳感器的檢測與應用；人機界面編程與應用。
工業機器人自動化綜合實訓平臺為模塊化開放式設計結構，主模塊可作為獨立的實訓系統單獨使用，也可通過標準接口與電工實操、電氣控制、氣動控制、伺服步進、傳感檢測、機械拆裝等子模塊組合，構成不同功能的自動化控制實訓項目。各種電氣元器件、機械構部件、系統運行狀態具有直觀性，功能具有可擴展性，應用具有安全性。工業機器人自動化綜合實訓平臺可用于自動化電氣部件、氣動部件、伺服電機、步進電機、變頻器、傳感器、可編程控制器、觸摸屏等工業控制系統中*常用的設備的安裝、接線、調試，可開展自動化相關控制技術的實訓。
工業機器人自動化綜合實訓平臺為模塊化開放式設計結構，主模塊可作為獨立的實訓系統單獨使用，也可通過標準接口與電工實操、電氣控制、氣動控制、伺服步進、傳感檢測、機械拆裝等子模塊組合，構成不同功能的自動化控制實訓項目。各種電氣元器件、機械構部件、系統運行狀態具有直觀性，功能具有可擴展性，應用具有安全性。工業機器人自動化綜合實訓平臺可用于自動化電氣部件、氣動部件、伺服電機、步進電機、變頻器、傳感器、可編程控制器、觸摸屏等工業控制系統中*常用的設備的安裝、接線、調試，可開展自動化相關控制技術的實訓。
一、技術參數
1.單相 AC 220V±10% 50 Hz；
2.整機功耗：≤ 3kW；
3.環境溫度：-10～40 ℃；
4.環境濕度：≤90%（25℃）；
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準；
6.外形尺寸（長寬高）：1800×1200×1500mm。
二、主要配置
1.單相 AC 220V±10% 50 Hz；
2.整機功耗：≤ 3kW；
3.環境溫度：-10～40 ℃；
4.環境濕度：≤90%（25℃）；
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準；
6.外形尺寸（長寬高）：1800×1200×1500mm。
二、主要配置
|
序號
|
名稱
|
主要技術指標
|
數量
|
單位
|
備注
|
|
1
|
主模塊（PLC、變頻、觸摸屏）
|
30X30工業鋁型材臺架，1600X800X1200配腳輪。
輸入電源:三相AC380V±10%； 整體功率：<0.6kVA； 氣源壓力：≥0.4MPa； 工作溫度：-5ºC～+40ºC； 工作濕度85%（25ºC）； 整機重量：≤120Kg 由三菱FX3U-48MT，三菱變頻器，三相異步電機，7寸維綸觸摸屏，三菱cclink通訊模塊，臺式電腦、按鈕盒等組成 |
1
|
套
|
|
|
2
|
電氣控制模塊
|
由交流接觸器，繼電器，控制按鈕，網孔板等組成
|
1
|
套
|
|
|
3
|
氣動模塊
|
由2只執行氣缸，2個電磁閥，1個調壓表，磁開關，網孔板等組成
|
1
|
套
|
|
|
4
|
伺服步進模塊
|
由伺服電機，絲桿，步進電機，網孔板等組成
|
1
|
套
|
|
|
5
|
傳感器模塊
|
由電感式接近、電容式接近、光電、光纖、溫度、霍爾、磁性、光幕等傳感器，網孔板等組成
|
1
|
套
|
|
|
6
|
機械拆裝模塊
|
上料模塊、下料模塊、輸送線模塊
|
1
|
套
|
|
|
7
|
常用工具
|
大小一字十字螺絲刀、電工刀、壓線鉗、剝線鉗、電烙鐵、焊錫絲、斜口鉗、電工膠布、試電筆等
|
1
|
套
|
|
|
8
|
信號線
|
SC-09編程線、觸摸屏下載線、觸摸屏與PLC通訊線
|
1
|
套
|
|
三、實訓項目
1、基礎模塊：
1、基礎模塊：
|
基礎模塊實訓項目
|
|||
|
1
|
低壓電器選型實訓
|
15
|
PLC 1:1通訊實訓
|
|
2
|
配電工藝實訓
|
16
|
PLC N:N通訊實訓
|
|
3
|
點動、長動等控制線路的安裝實訓
|
17
|
觸摸屏頁面設計實訓
|
|
4
|
正反轉控制線路的安裝與調試實訓
|
18
|
觸摸屏參數設置實訓
|
|
5
|
順序控制線路的安裝與調試實訓
|
19
|
PLC與觸摸屏通訊實訓
|
|
6
|
降壓啟動控制路的安裝與調試實訓
|
20
|
變頻器選型實訓
|
|
7
|
自動往返控制線路的安裝、調試實訓
|
21
|
變頻器控制線路設計實訓
|
|
8
|
PLC編程方法訓練實訓
|
22
|
變頻器參數設置實訓
|
|
9
|
PLC指令訓練實訓
|
23
|
變頻器點動、正轉、反轉控制實訓
|
|
10
|
PLC控制電機訓練實訓
|
24
|
變頻器7段數控制實訓
|
|
11
|
PLC控制變頻器訓練實訓
|
25
|
變頻器15段數控制實訓
|
|
12
|
PLC采集傳感器信號訓練實訓
|
26
|
變頻器與PLC通訊實訓
|
|
13
|
PLC控制氣動裝置訓練實訓
|
27
|
變頻器與觸摸屏通訊實訓
|
|
14
|
PLC對電機速度控制訓練實訓
|
/
|
/
|
2、氣動模塊：
|
氣動模塊實訓項目
|
|
|
（1）
|
PLC控制氣動系統完成模擬鉆床上鉆孔動作實訓
|
|
（2）
|
氣動實訓系統中搭建自動開關門裝置時實訓
|
|
（3）
|
氣動實訓系統中搭建氣缸給進系統實訓
|
|
（4）
|
用PLC完成雙缸動作回路控制實訓
|
|
（5）
|
用PLC控制氣動系統完成某家具試驗機的設計實訓
|
3、傳感器模塊：
|
傳感器模塊實訓項目
|
|||
|
（1）
|
電感式接近傳感器應用實訓
|
（5）
|
溫度傳感器應用實訓
|
|
（2）
|
電容式接近傳感器應用實訓
|
（6）
|
霍爾傳感器應用實訓
|
|
（3）
|
光電傳感器應用實訓
|
（7）
|
磁性傳感器應用實訓
|
|
（4）
|
光纖傳感器應用實訓
|
（8）
|
光幕傳感器應用實訓
|
4、伺服步進模塊：
|
伺服步進模塊實訓項目
|
|||
|
（1）
|
步進電機驅動選型實訓
|
（6）
|
伺服參數設置實訓
|
|
（2）
|
步進參數設置實訓
|
（7）
|
伺服電機控制線路設計實訓
|
|
（3）
|
步進電機控制線路設計實訓
|
（8）
|
定位控制實訓
|
|
（4）
|
步進電機控制程序設計實訓
|
（9）
|
轉矩控制實訓
|
|
（5）
|
伺服電機與驅動選型實訓
|
（10）
|
速度控制實訓
|
5、機械拆裝模塊實訓項目
（1）上料模塊拆卸
（2）下料模塊拆卸
（3）輸送線模塊拆卸
（4）輸送線模塊裝配與調試
（5）下料模塊裝配
（6）上料模塊裝配
（1）上料模塊拆卸
（2）下料模塊拆卸
（3）輸送線模塊拆卸
（4）輸送線模塊裝配與調試
（5）下料模塊裝配
（6）上料模塊裝配
