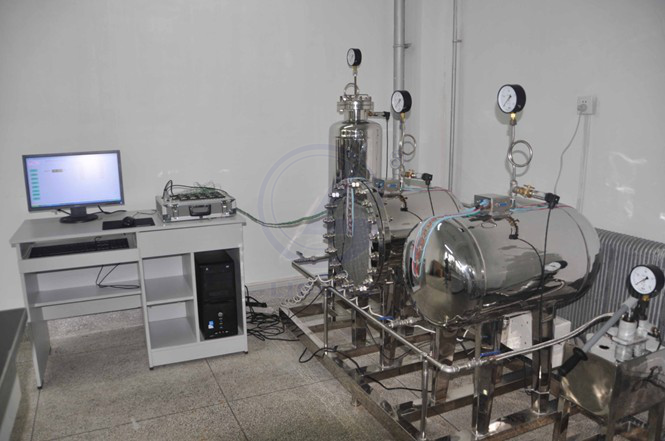

一、LG-YGK05型 壓力容器綜合實驗裝置功能
1、測定薄壁容器承受內壓作用時，筒體及封頭（平板封頭、錐形封頭、球形封頭、橢圓封頭）上的應力分布。
2、比較實測應力與理論計算應力，分析它們產生差異的原因。
3、了解“應變電測法”測定容器應力的基本原理和掌握實驗操作技能。 二、公用設施
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
2、電：電壓AC380V，功率25KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：自來水，外配設備：無。
三、設計參數
1、橢圓封頭：周向應變值με -200--+200 徑向應變值με 10--+230
2、平板封頭：周向應變值με -400--+1000 徑向應變值με 10--+1200
3、錐形封頭：周向應變值με -200--+200 徑向應變值με 10--+230
4、球形封頭：周向應變值με0--+100 徑向應變值με 0--+100
四、主要配置及參數
1、不銹鋼臥式離心泵   WB50/025  H=36m ，Q= 3.5m3/h   1臺
2、不銹鋼容器φ400×4,L=500（錐形+平板封頭）1個
3、不銹鋼容器φ400×4,L=500（橢圓+圓形封頭）1個
4、手動試壓泵SY-40  1臺
5、溫度變送器Pt100  1臺
6、壓力變送器  SM9320DP （0-1MPa） 2個
7、調節閥門  不銹鋼    DN40  PN1.6 MPa    1個
8、壓力表  Y150   1.6 MPa  2臺
9、不銹鋼    D=40mm，d=10mm  1臺
10、安全閥  Pf=0.5 MPa  2臺
11、不銹鋼閥門  1套
12、不銹鋼管件  1套
13、計算機 ：主流配置，四核/2G內存/500G硬盤/DVD光驅/21″純平液晶、集成1臺
14、串口通訊服務器：型號NCS6001B，串口數量1個，處理器32bits 100MHz，內存2M，串口速率50-460800bps；校驗位None，Even，Odd，Space，Mark；數據位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS ，XON/XOFF；串口形式DB9針；保護15KV；網口；網口形式RJ45；速率10/100M自適應10M；保護內嵌2KV電磁隔離；軟件協議DHCP，Telnet，PPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP實COM驅動Windows NT/2000/XP/2003 實COM驅動；電源5V，2A  1塊
15、電氣控制系統：正泰電器1套
16、靜電噴涂電器控制柜：長×寬×深： 1400×600×1400mm，內安裝漏電保護空氣開關、電流型漏電保護器，開關電源等。 1臺
17、不銹鋼框架設備主體：長×寬×高1800×550×1500mm，（SU304璧厚1.5mm）。
五、測控組成

測控組成	變量	檢測機構	顯示機構	執行機構
	緩沖罐壓力	壓力傳感器	AI-501	無
	緩沖罐溫度	鉑電阻溫度計	AI-501	無
	容器應變	電阻應變儀	YJ-33	無
